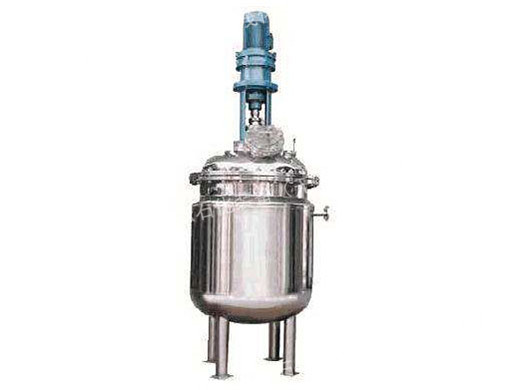

列管冷凝器不銹鋼反應釜
 |
 |
反應釜由鍋體、鍋蓋、攪拌器、電加熱油夾管、支承及傳動裝置、軸封裝置、溢油槽等組成，并配有電加熱棒及測溫、測壓表。
由于用戶因生產工藝、操作條件不盡相同，攪拌形成一般有錨式、漿式、渦輪式、推進式或框式。支承座有懸掛或支承式二種。
夾套內放置導熱油，由電熱棒加熱，夾套上開有進、排油、溢測量、放空及電熱棒、測溫等接管孔。夾套外壁焊接支座，鍋體下部開有放料口。
由于用戶因生產工藝、操作條件不盡相同，攪拌形成一般有錨式、漿式、渦輪式、推進式或框式。支承座有懸掛或支承式二種。
夾套內放置導熱油，由電熱棒加熱，夾套上開有進、排油、溢測量、放空及電熱棒、測溫等接管孔。夾套外壁焊接支座，鍋體下部開有放料口。
|
公稱容量 （L） |
實際容量 （ L） |
電熱功率 （KW） |
夾套容量 （L） |
內鍋尺寸 （φmm） |
外鍋尺寸 （φmm） |
減速機 型號 |
電機功率 （n/kw） |
攪拌速度 （n/min） |
| 50 | 61 | 3×2 | 95 | 400 | 600 | m3 | 1450/0.6 | 60-80 |
| 100 | 120 | 6×2 | 120 | 500 | 700 | m3 | 1450/0.6 | 60-80 |
| 200 | 247 | 6×3 | 200 | 600 | 800 | m4 | 1450/1.5 | 60-80 |
| 300 | 35.5 | 6×3 | 250 | 700 | 900 | m4 | 1450/1.5 | 60-80 |
| 500 | 589 | 9×4 | 290 | 900 | 1100 | m6 | 1450/2.2 | 60-80 |
| 1000 | 121.5 | 12×4 | 560 | 1200 | 1400 | m8 | 1450/4 | 60-80 |
| 2000 | 2244 | 15×5 | 750 | 1400 | 1600 | m8 | 1450/4 | 60-80 |
| 3000 | 3201 | 15×5 | 1015 | 1600 | 1800 | m8 | 1450/7.5 | 60-80 |
| 4000 | 4020 | 15×5 | 1226 | 1600 | 1800 | m10 | 1450/7.5 | 60-80 |
| 5000 | 5170 | 18×5 | 1400 | 1800 | 2000 | m10 | 1450/7.5 | 60-80 |
