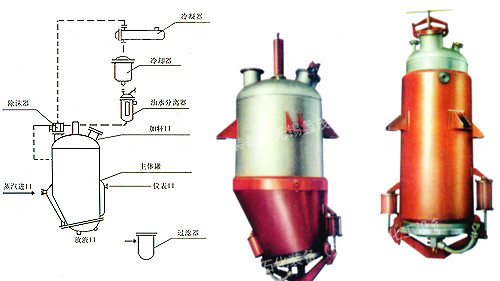

列管冷凝器TQ 系列多功能提取罐
本設備可以用于中藥、食品、化工行業的常壓、水煎、濕浸、熱回流、強制循環滲透、芳香油提取及有機溶媒回收等多種工藝操作。具有效率高，操作方便等優點。機組裝置選材優良，應用于制藥、食品、化工等行業揮發油的提取。
| 0.5 | 1.0 | 2.0 | 3.0 | 6.0 | |
| 全容積（L） | 500 | 1200 | 2500 | 1200 | 1200 |
|
罐內設計壓力 （MPa） |
0.09 | ||||
|
夾套內設計壓力 （MPa） |
0.3 | ||||
|
罐內允許真空度 （MPa） |
60 | ||||
|
壓縮空氣壓力 （MPa） |
0.6-0.7 | ||||
|
投斜門直徑 （mm） |
300 | 300 | 400 | 300 | 300 |
| 加熱面積（M2） | 2.4 | 3.1 | 4.2 | 3.1 | 3.1 |
| 冷凝面積（M2） | 3 | 5 | 5 | 5 | 5 |
| 冷卻面積（M2） | 1 | 1 | 1 | 1 | 1 |
| 過濾面積（M2） | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 |
| 設備重量 | 1000 | 1500 | 1800 | 1500 | 1500 |
| 外形尺寸 | φ1400×φ2300 | φ1700×φ2900 | φ1800×φ3700 | φ1700×φ2900 | φ1700×φ2900 |
| 能耗（kg/h） | 200 | 245 | 325 | 245 | |
